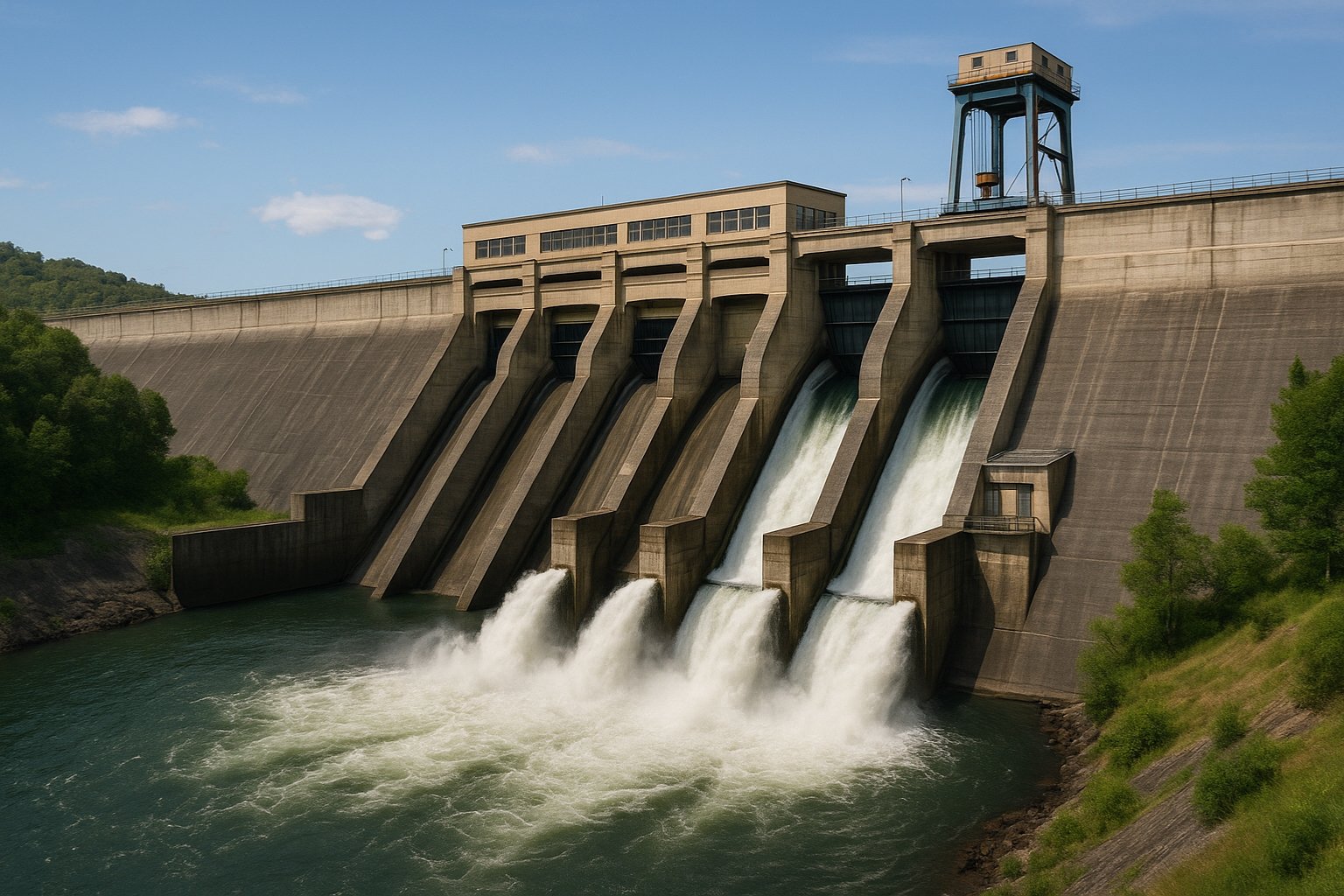

L’hydroélectricité représente 13,5% de la consommation électrique française et reste notre première source d’énergie renouvelable. Derrière ces chiffres se cache un mécanisme fascinant : la transformation de la force de l’eau en électricité. Voici comment fonctionne réellement un barrage hydroélectrique, étape par étape.
Les trois composants d’une installation hydroélectrique
Un barrage hydroélectrique ne fonctionne jamais seul. Il fait partie d’un système complet qu’on appelle centrale hydroélectrique, composé de trois éléments interdépendants.
Le barrage constitue la structure visible, construite en travers d’un cours d’eau. Son rôle premier ? Retenir l’écoulement naturel de l’eau pour créer un lac de retenue artificiel. Ce réservoir peut contenir plusieurs millions de mètres cubes d’eau, stockant ainsi une énergie considérable.
Les conduites forcées sont de longs tuyaux métalliques, parfois longs de plusieurs centaines de mètres, qui acheminent l’eau depuis le lac jusqu’à la centrale située en contrebas. Leur diamètre peut atteindre plusieurs mètres selon la puissance de l’installation.
La centrale hydroélectrique abrite le cœur du système : les turbines et les alternateurs. C’est ici que se produit la véritable transformation énergétique. Contrairement à ce qu’on pourrait croire, ce n’est pas le barrage qui produit l’électricité, mais bien cette centrale située à ses pieds.
Le principe physique : transformer l’énergie de l’eau
Le fonctionnement d’un barrage repose sur un principe physique simple mais puissant : la transformation d’énergie.
L’eau stockée en hauteur dans le lac possède ce qu’on appelle une énergie potentielle. Plus le lac est situé en altitude, plus cette énergie est importante. Lorsque l’eau commence à descendre dans les conduites forcées, cette énergie potentielle se convertit progressivement en énergie cinétique, autrement dit en vitesse.
La puissance d’une centrale hydroélectrique dépend de deux facteurs cruciaux : la hauteur de chute et le débit d’eau. Une centrale avec une chute de 500 mètres produira beaucoup plus d’électricité qu’une installation au fil de l’eau avec seulement 10 mètres de dénivelé, même à débit égal.
C’est pourquoi les barrages les plus productifs sont généralement construits en montagne, où les différences d’altitude sont maximales. Le barrage de Tignes en Savoie, avec ses 180 mètres de hauteur, illustre parfaitement ce principe.
Les quatre étapes de production d’électricité
La production d’électricité dans un barrage hydroélectrique suit un enchaînement précis et maîtrisé.
Étape 1 : L’accumulation d’eau
Le barrage retient l’eau qui arrive naturellement par les rivières, les torrents ou la fonte des neiges. Ce lac de retenue agit comme un réservoir d’énergie mobilisable à la demande. Contrairement aux idées reçues, cette eau n’est pas consommée : elle traverse simplement l’installation avant de rejoindre son cours naturel.
Étape 2 : La libération contrôlée
Lorsque la demande d’électricité augmente, les opérateurs ouvrent les vannes du barrage. L’eau s’engouffre alors dans les conduites forcées sous l’effet de la gravité. En descendant, elle accélère progressivement et peut atteindre des vitesses impressionnantes, parfois supérieures à 100 km/h.
Étape 3 : La mise en mouvement des turbines
L’eau sous pression frappe les pales des turbines hydrauliques avec une force considérable. Ces turbines, dont il existe plusieurs types selon la configuration (Francis, Kaplan, Pelton), se mettent à tourner à grande vitesse. Une turbine Francis de grande puissance peut tourner à plus de 400 tours par minute.
C’est à ce moment précis que l’énergie cinétique de l’eau se transforme en énergie mécanique : le mouvement rotatif de la turbine.
Étape 4 : La génération d’électricité
Chaque turbine est directement couplée à un alternateur. La rotation de la turbine entraîne celle de l’alternateur, qui convertit l’énergie mécanique en énergie électrique. Le principe est le même que celui d’une dynamo de vélo, mais à une échelle industrielle.
L’eau, ayant transmis son énergie, quitte la centrale par un canal appelé canal de fuite et rejoint la rivière en contrebas, généralement avec un débit et une température quasiment identiques à son arrivée.
Du barrage au compteur : le chemin de l’électricité
L’électricité produite par l’alternateur sort sous une tension relativement faible, inadaptée au transport sur de longues distances.
C’est le rôle du transformateur d’élever cette tension. L’électricité passe ainsi de quelques milliers de volts à 63 000, 90 000 ou même 400 000 volts pour les grandes installations. Cette élévation de tension réduit considérablement les pertes d’énergie lors du transport.
L’électricité rejoint ensuite le réseau haute et très haute tension géré par RTE, le gestionnaire du réseau de transport français. Elle est alors acheminée vers les zones de consommation, où d’autres transformateurs réduisent progressivement la tension jusqu’à atteindre les 230 volts que nous utilisons dans nos foyers.
Une centrale hydroélectrique peut passer de l’arrêt à la production maximale en quelques minutes seulement. Cette réactivité exceptionnelle en fait un outil précieux pour répondre aux pics de consommation, notamment lors des soirées d’hiver.
Les différents types d’installations selon l’usage
Tous les barrages hydroélectriques ne fonctionnent pas de la même manière. Trois grandes catégories se distinguent selon leur mode d’exploitation.
Les centrales de haute chute utilisent des barrages situés en montagne, avec des dénivelés dépassant souvent 300 mètres. Elles disposent de réservoirs importants permettant de stocker l’eau pendant plusieurs mois. L’électricité est produite à la demande, généralement pendant les heures de forte consommation. Le barrage de Serre-Ponçon dans les Alpes peut ainsi stocker 1,2 milliard de mètres cubes.
Les centrales au fil de l’eau fonctionnent en continu, sans véritable capacité de stockage. Construites sur de grands fleuves comme le Rhin ou le Rhône, elles produisent de l’électricité en permanence mais ne peuvent pas moduler leur production selon les besoins. Leur avantage ? Une production régulière et prévisible.
Les stations de transfert par pompage (STEP) constituent un cas particulier. Elles utilisent deux réservoirs situés à des altitudes différentes. Pendant les heures creuses, de l’électricité bon marché sert à pomper l’eau du réservoir bas vers le réservoir haut. Aux heures de pointe, cette eau redescend pour produire de l’électricité valorisée à un meilleur prix. Ces installations agissent comme de gigantesques batteries.
Quelle production pour un barrage français ?
La production d’un barrage hydroélectrique varie considérablement selon sa configuration et les conditions météorologiques.
Le barrage de Grand’Maison en Isère, plus puissante installation française, peut produire jusqu’à 1 800 MW, soit l’équivalent de deux réacteurs nucléaires. À l’inverse, de petites centrales au fil de l’eau ne dépassent pas quelques mégawatts.
La France compte environ 2 300 installations hydroélectriques qui produisent chaque année entre 50 et 70 TWh selon la pluviométrie. Une année sèche peut réduire la production de 20 à 30% par rapport à une année humide.
Cette variabilité climatique explique pourquoi l’hydroélectricité ne peut constituer l’unique source d’énergie d’un pays. Elle fonctionne en complémentarité avec d’autres sources : le nucléaire pour la production de base, l’éolien et le solaire pour diversifier le mix énergétique.
Un barrage hydroélectrique de taille moyenne peut alimenter une ville de 50 000 habitants en électricité pendant toute l’année. Certaines installations fonctionnent depuis plus d’un siècle avec un rendement énergétique proche de 90%, un record parmi toutes les technologies de production électrique.
Le fonctionnement d’un barrage hydroélectrique reste finalement d’une logique implacable : transformer la force gravitationnelle de l’eau en mouvement rotatif, puis en électricité. Un processus simple dans son principe, remarquablement efficace dans son exécution.
